Dikenal sebagai Gyro Horizon atau Cakrawala Buatan atau Sikap Indikator (ADI). Berada dalam pesawat terbang untuk menginformasikan Pilot atas Orientasi Pesawat Relatif terhadap Horison Bumi. Menunjukkan lapangan (Depan serta Tilt belakang) serta Bank (Sisi ke Sisi Miring) serta merupakan Instrumen Utama penerbangan dalam kondisi Meteorologi Instrumen.
Juga dipakai pada pesawat ruang angkasa berawak serta disebut Indikator perilaku Direktur Penerbangan (FDAI), di mana menawarkan sudut kerajinan Yaw (Hidung kiri atau kanan), Pitch (Hidung atas atau bawah), Roll serta Orbit Relatif terhadap ketetapan ruang kerangka contoh Inersia.
Merupakan FDAI sanggup dikonfigurasi untuk memakai posisi dikenal relatif terhadap Bumi atau bintang-bintang, sehingga Ilmuwan serta Astronot sanggup berkomunikasi posisi relatif, sikap, serta orbit pesawat itu.
— "Miniatur Pesawat Terbang"
Garis Horizontal dengan titik di antara mereka yg mewakili sayap serta hidung pesawat yg sebenarnya.
— Pusat Garis Cakrawala
Memisahkan dua bab tampilan, dengan bab atas berwarna Biru mewakili langit serta bab bawah berwarna Gelap mewakili Bumi.
— Indeks Derajat
Menandai Bank Angle (Sudut Kemiringan). Berjalan sepanjang tepi Dial. Indikator yg khas, sudut Nol Indeks Bank, mungkin ada 10° serta 20° dengan indeks aksesori 30°, 60° serta 90° derajat.
— Jika pesawat Dot Simbolik berada di atas garis Horizon (latar belakang BIRU) pesawat Hidung keatas serta mendaki keatas.
— Jika pesawat Dot Simbolik berada di bawah garis Horizon (latar belakang COKLAT) pesawat hidung ke bawah serta menurun ke bawah.
Fakta Cakrawala bergerak naik serta turun serta sementara pesawat Simbolik Relatif Tetap, mendorong kebingungan dalam berguru memakai Instrumen. Koreksi mental Standar disiapkan oleh pelatih "Fly the Little Airplane, Not the Horizon"

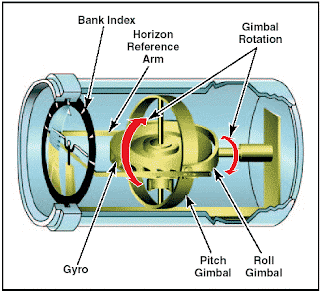

Roda Kuningan Kecil dengan Sumbu Spin Vertikal, berputar pada berkecepatan tinggi oleh salah satu pemikiran udara menimpa bejana potong pinggiran nya atau dengan Motor Listrik. Gyro dipasang di Gimbal Ganda, yg memungkinkan pesawat untuk Pitch and Roll. Gyro tetap dalam ruang.
Disk Cakrawala menempel ke Gimbal sehingga tetap pada bisertag yg sama menyerupai Gyro serta Pitches pesawat. Dasar Instrumen, hanya sebuah kafetaria yg mewakili cakrawa, tapi kini disk dengan garis yg mewakili Cakrawala serta kedua tanda lapangan serta Garis sudut kemiringan. Bagian atas instrumen Cakrawala biru mewakili langit serta bab bawah berwarna coklat, mewakili bumi.
Gimbal Ganda - Suatu jenis yg dipakai untuk Gyro Instrumen Sikap. Sumbu dari dua gimbal yg pada sudut kanan terhadap Sumbu Spin dari Gyro memungkinkan gerakan bebas sekitar Gyro.
Bagian atas Instrumen menawarkan sudut bank ditandai skala bank dengan garis yg mewakili 10°, 20°, 30°, 60°, serta 90°.
[ ADI Attitude Directional Indicator (5)
[ Comparison of a Typical EADI (14) - FAA
[ Compass and Inertial Navigatiion Systems (80) - US NAVY
Juga dipakai pada pesawat ruang angkasa berawak serta disebut Indikator perilaku Direktur Penerbangan (FDAI), di mana menawarkan sudut kerajinan Yaw (Hidung kiri atau kanan), Pitch (Hidung atas atau bawah), Roll serta Orbit Relatif terhadap ketetapan ruang kerangka contoh Inersia.
Merupakan FDAI sanggup dikonfigurasi untuk memakai posisi dikenal relatif terhadap Bumi atau bintang-bintang, sehingga Ilmuwan serta Astronot sanggup berkomunikasi posisi relatif, sikap, serta orbit pesawat itu.
Komponen Penting Indikator
Garis Horizontal dengan titik di antara mereka yg mewakili sayap serta hidung pesawat yg sebenarnya.
— Pusat Garis Cakrawala
Memisahkan dua bab tampilan, dengan bab atas berwarna Biru mewakili langit serta bab bawah berwarna Gelap mewakili Bumi.
— Indeks Derajat
Menandai Bank Angle (Sudut Kemiringan). Berjalan sepanjang tepi Dial. Indikator yg khas, sudut Nol Indeks Bank, mungkin ada 10° serta 20° dengan indeks aksesori 30°, 60° serta 90° derajat.
— Jika pesawat Dot Simbolik berada di atas garis Horizon (latar belakang BIRU) pesawat Hidung keatas serta mendaki keatas.
— Jika pesawat Dot Simbolik berada di bawah garis Horizon (latar belakang COKLAT) pesawat hidung ke bawah serta menurun ke bawah.
Fakta Cakrawala bergerak naik serta turun serta sementara pesawat Simbolik Relatif Tetap, mendorong kebingungan dalam berguru memakai Instrumen. Koreksi mental Standar disiapkan oleh pelatih "Fly the Little Airplane, Not the Horizon"
OPERASI
Roda Kuningan Kecil dengan Sumbu Spin Vertikal, berputar pada berkecepatan tinggi oleh salah satu pemikiran udara menimpa bejana potong pinggiran nya atau dengan Motor Listrik. Gyro dipasang di Gimbal Ganda, yg memungkinkan pesawat untuk Pitch and Roll. Gyro tetap dalam ruang.
Disk Cakrawala menempel ke Gimbal sehingga tetap pada bisertag yg sama menyerupai Gyro serta Pitches pesawat. Dasar Instrumen, hanya sebuah kafetaria yg mewakili cakrawa, tapi kini disk dengan garis yg mewakili Cakrawala serta kedua tanda lapangan serta Garis sudut kemiringan. Bagian atas instrumen Cakrawala biru mewakili langit serta bab bawah berwarna coklat, mewakili bumi.
Gimbal Ganda - Suatu jenis yg dipakai untuk Gyro Instrumen Sikap. Sumbu dari dua gimbal yg pada sudut kanan terhadap Sumbu Spin dari Gyro memungkinkan gerakan bebas sekitar Gyro.
Bagian atas Instrumen menawarkan sudut bank ditandai skala bank dengan garis yg mewakili 10°, 20°, 30°, 60°, serta 90°.
